Para éste laboratorio final se realizó la construcción de un pedal de efectos para guitarra, en nuestro caso lo implementamos con una guitarra eléctrica, sin embargo se puede emplear con otros instrumentos como Electro-Acústica.

Ya que se debe amplificar el sonido producido por la guitarra, es necesario construir un pre-amplificador, el cual nos permitirá capturar el sonido y amplificarlo.

Los materiales necesarios son:

PCB Universal
(x3) Potenciometro de 100K-Ohm
(x1) Switch Rotatorio de 6 posiciones, en nuestro caso utilizamos una de 12 ya que no fue posible encontrar a tiempo la de 6, pero utilizamos solo 6 salidas.
(x4) Perillas para los potenciometros.
(x1) Circuito Integrado TL082/TL082CP Wide Dual JFET Input Op Amp (8-Pin DIP)
(x2) 1/4" Jack Mono audio
(x4) 1uF 63v capacitor
(x2) 47uF 16v capacitor
(x1) 100pF 50V 10% Capacitor
(x1) 0.082µf 100V Capacitor
(x1) 5pf 50V Capacitor
Resistencia (x6) 10K Ohm 1/4-Watt
Resistencia (x2) 1M Ohm 1/4-Watt
Resistencia (x1) 390K Ohm 1/4-Watt
Resistencia (x1) 1.5K Ohm 1/4W 5%
Resistencia (x1) 510K Ohm 1/4W 5%
Resistencia (x1) 330K Ohm 1/4W 5%
Resistencia (x1) 4.7K Ohm 1/4-Watt
Resistencia (x1) 12K Ohm 1/4-Watt
Resistencia (x1) 1.2K Ohm 1/4-Watt
Resistencia (x1) 1K Ohm 1/4-Watt
Resistencia (x2) 100K Ohm 1/4-Watt
Resistencia (x1) 22K Ohm 1/4-Watt
Resistencia (x1) 33K Ohm 1/4-Watt
Resistencia (x1) 47K Ohm 1/4-Watt
Resistencia (x1) 68K Ohm 1/4-Watt
(x1) Heavy-Duty 9V o Conector de Plug
(x1) Switch pulsador

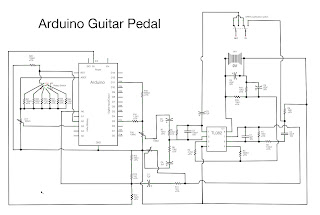

El esquema del montaje es el siguiente:

Los plug de 1/4 mono y el de 1/8 stereo se deben unir entre si las conexiones de tierra, ya que se empeará el de 1/8 para salida de audio pequeño en caso de conexión de audifonos o sistema de audio con conexión de 3.1 mm.

El switch pulsador se encargará de abrir la conexión entre la entrada de la guitarra y la salida de amplificación, de tal manera que cuando se presione iniciara la transferencia de sonido.

Ésta construcción se realiza con la guía de éste enlace

Algunas imágenes del montaje en la protoboard:

Después de probar en la protoboard, con algunos problemas técnicos pasamos al montaje en la PCB universal la cual nos permite soldar y organizar nuestro circuito, algunas imagenes.
