Laboratorio Nº7

En este laboratorio Nº7 desarrollaremos un programa donde se emplearan 4 pulsadores que nos permitirán mover  arriba, abajo, derecha e izquierda para desplazar y girar un triangulo hecho en Processing. Recordemos que Processing nos permite ver gráficamente lo que hace nuestro Arduino.  Pero no debemos olvidar que el código del Arduino se debe agregar la sentencia que nos permite comunicar con Processing.


Para este laboratorio necesitaremos:

• 1 Protoboard

• 4 Botones Táctiles o Pulsadores

El siguiente es el código del programa:

El siguiente es el código del Processing:

El siguiente es el esquema del circuito:

El siguiente es el esquema con la Protoboard:

El siguiente es el montaje con la Protoboard y nuestro Arduino:

El siguiente es el vídeo con el funcionamiento con Processing:

Laboratorio Nº6

En este Laboratorio Nº6, desarrollaremos el Laboratorio Nº4 pero esta vez emplearemos el programa Processing, el cual nos permite ver gráficamente el funcionamiento del  Laboratorio Nº4 . Pero debemos tener en cuenta que el código del Arduino se debe agregar la sentencia que nos permite comunicar con Processing.

Para este laboratorio necesitaremos:

• 1 Protoboar
• 5 Leds
• 5 Resistencias 220Ω
• 2 Potenciómetros
• 5 puentes

El siguiente es el código del programa:

El siguiente es el código en Processing:

El siguiente es el esquema del circuito:

El siguiente es el esquema con la Protoboard:

La siguiente es el montaje con la protoboard y nuestro Arduino:

El siguiente es el vídeo con el funcionamiento con Processing:

Laboratorio Nº5

En este Laboratorio Nº5, desarrollaremos el Laboratorio Nº3 pero esta vez emplearemos el programa Processing, el cual nos permite ver gráficamente el funcionamiento del Laboratorio Nº3. Pero debemos tener en cuenta que el código del Arduino se debe agregar la sentencia que nos permite comunicar con Processing.


Para este laboratorio necesitaremos:

• 1 Protoboar
• 5 Leds
• 5 Resistencias 220Ω
• 1 Potenciómetro de 10K
• 5 puentes

El siguiente es el código del programa:


El siguiente es el código en Processing:

El siguiente es el esquema del circuito:

El siguiente es el esquema con la Protoboard:

La siguiente es el montaje con la protoboard y nuestro Arduino:

El siguiente es el vídeo con el funcionamiento con Processing:

Laboratorio Nº4

En este laboratorio Nº4 desarrollaremos un programa donde se emplean 5 leds que se enciende y apagan de izquierda a derecha y luego de derecha a izquierda utilizando los pines 2-6 del arduino. Adicionalmente un potenciometro controla el tiempo que dura encendido y un segundo potenciometro el tiempo que dura apagado.

Para este laboratorio necesitaremos:

• 1 Protoboard

• 5 Leds

• 5 Resistencias 220Ω

• 2 Potenciómetros

• 5 puentes

El siguiente es el código del programa:

El siguiente es el esquema del circuito:

El siguiente es el esquema con la Protoboard:

La siguiente es el montaje con la protoboard y nuestro Arduino:

El siguiente es el vídeo con el funcionamiento:

Laboratorio Nº3

En este Laboratorio Nº3 desarrollaremos un programa que nos permita controlar la secuencia de los leds por medio de un potenciómetro.

Para este laboratorio necesitaremos:

• 1 Protoboard

• 5 Leds

• 5 Resistencias 220Ω

• 1 Potenciómetro de 10K

• 5 puentes

El siguiente es el código del programa:

El siguiente es el esquema del circuito:

El siguiente es el esquema con la Protoboard:

La siguiente es el montaje con la protoboard y nuestro Arduino:

El siguiente es el vídeo con el funcionamiento:

Laboratorio Nº2

En este laboratorio Nº2 desarrollaremos un programa que permita iluminar 5 leds en forma secuencial. Los cuales se iluminaran de izquierda a derecha y de derecha a izquierda.

Para este laboratorio necesitaremos:

• 1 Protoboard

• 5 Leds

• 5 Resistencias 220Ω

• 5 puentes

El siguiente es el código del programa:

El siguiente es el esquema del circuito:

El siguiente es el esquema con la Protoboard:

La siguiente es el montaje con la protoboard y el Arduino:

El siguiente es el vídeo con el funcionamiento:

Laboratorio Nº1 - Construyendo Nuestro Propio Arduino

En este laboratorio Nº1 vamos a construir nuestro propio Arduino, para lo cual necesitaremos los siguientes elementos:

• Cautin

• Estaño

• Crema para soldar

• PCB: (Printed Circuit Board - Tarjeta de Circuito Impreso): En esta placa electrónica se soldará cada uno de los elementos que componen el Arduino.

PCB (Printed Circuit Board)
 por Claudia Lorena Triviño Ortiz

• Power Jack de 2.1 mm: se empleara para conectar nuestro Arduino con corriente continua.

Power Jack de 2.1 mm
por Claudia Lorena Triviño Ortiz

El cual se soldara en la PCB, de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

Foto por Claudia Lorena Triviño Ortiz

• Resistencia de 1k

Foto por Claudia Lorena Triviño Ortiz

Las Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Resistencia de 4k

Foto por Claudia Lorena Triviño Ortiz

La cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Resistencia de 10k

Foto por Claudia Lorena Triviño Ortiz

Las Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Capacitores 2 de 22pF (Pico Faradios)

Foto por Claudia Lorena Triviño Ortiz

Las Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Capacitores 4 de 100nF (Nano Faradios)

Foto por Claudia Lorena Triviño Ortiz

Las Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Inductor 100µH (Micro Henry)

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Diodos 2 (1N4148)

Foto por Claudia Lorena Triviño Ortiz

Los Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Diodo 1N4004

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Transistor BC557

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Transistor BC547

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• ICSP 2x3 Pins

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Jumper de 3 Pins

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Jumper de 2 Pins

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Condensadores de 100µF (Micro Faradios)

Foto por Claudia Lorena Triviño Ortiz

Los Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Condensador de 10µF (Micro Faradios)

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Zocalo ATMEGA8 ó ATMEGA168

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Reloj de Cuarzo 16 MHz

Foto por Carlos Eduardo Mera Ruiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Regulador de Tensión 78xxL

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Conector Serial DE-9: Tiene como función comunicar nuestro Arduino con el computador, lo cual es de vital importancia por de esa forma se cargaran los programas al Arduino.

Foto por Claudia Lorena Triviño Ortiz

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• 4 Leds: Su función es indicar cuando el Arduino está encendido, cuando carga un programa al arduino, en general funciones del Arduino.

Foto por Claudia Lorena Triviño Ortiz

Los Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• Boton Tactil

Foto por Carlos Eduardo Mera

El Cual se soldara en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• 2 PINOUT de 8 pins (Salidas Logicas)

Foto por Claudia Lorena Triviño Ortiz

Los Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• 2 PINOUT de 6 pins (Salidas Analogicas)

Foto por Claudia Lorena Triviño Ortiz

Los Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

• 3 Puentes

Foto por Claudia Lorena Triviño Ortiz

Los Cuales se soldaran en la PCB de la siguiente manera:

Foto por Claudia Lorena Triviño Ortiz

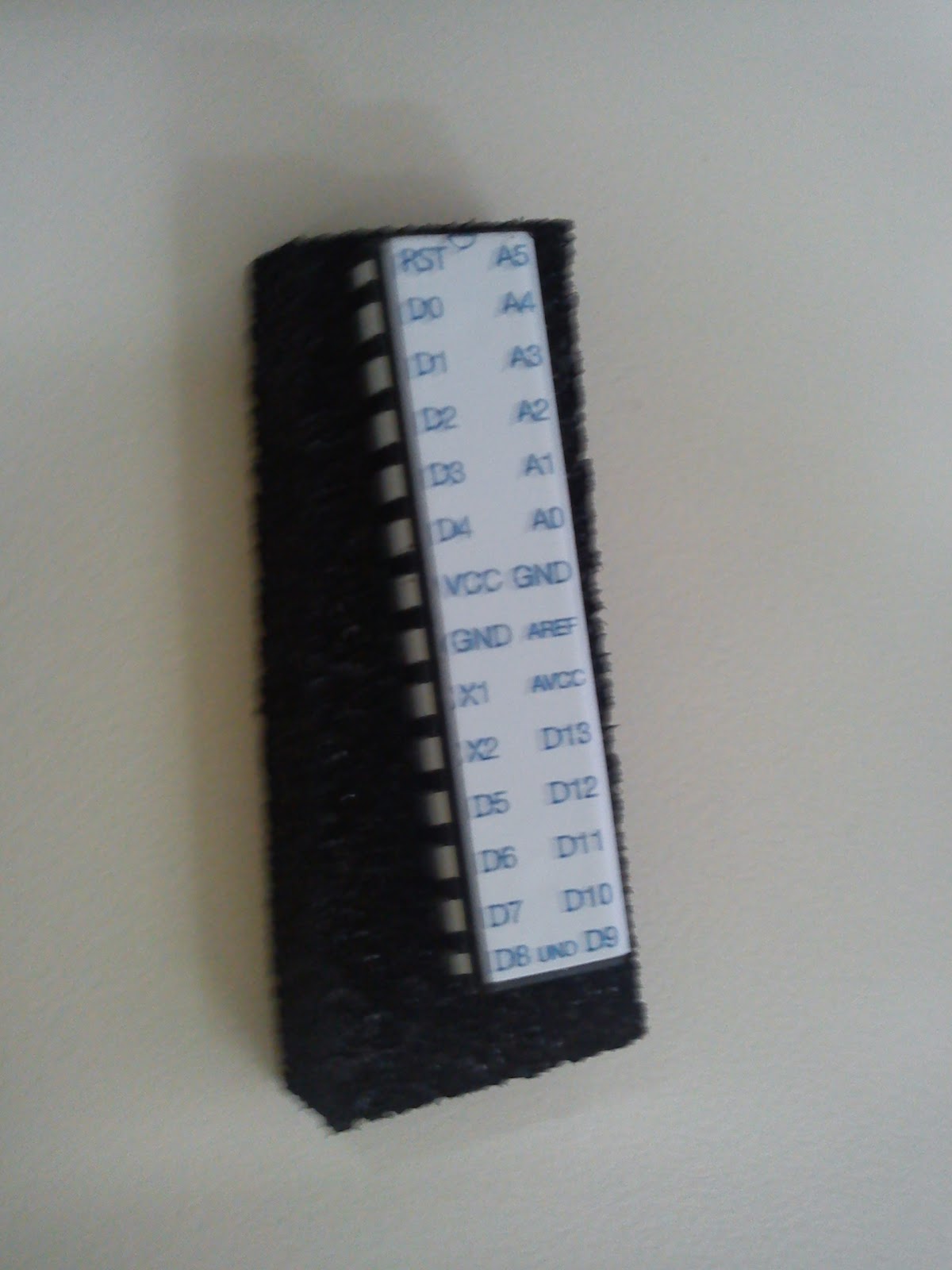

• Microprocesador ATMEGA8 ó ATMEGA168

Foto por Carlos Eduardo Mera Ruiz

El cual se ensamblara con el  Zocalo ATMEGA8 ó ATMEGA168

Foto por Carlos Eduardo Mera Ruiz

y finalmente nuestro Arduino se vera de esa forma.

Para una mayor guía aquí esta la lista de los materiales y el montaje del Arduino.

Lista de las partes del Arduino.
